床を隙間なく敷き詰めるタイルには、たいてい繰り返しがある。正方形、正三角形、正六角形。どれも同じ模様が一定間隔で現れる。

ペンローズ・タイルは、それをやらない。2種類のひし形で平面を隙間なく埋められるのに、どんな平行移動でも自分自身に重ならない。1974年にロジャー・ペンローズが見つけたこの性質は「非周期タイリング」と呼ばれ、後に実在の物質(準結晶)として見つかったことで2011年のノーベル化学賞につながっている。

繰り返しがないことを、どうやって確かめるのか。それを測るのがこの記事の目的だ。

実験に使ったコードの全文はGitHubに置いています。

2種類の三角形を割り続ける

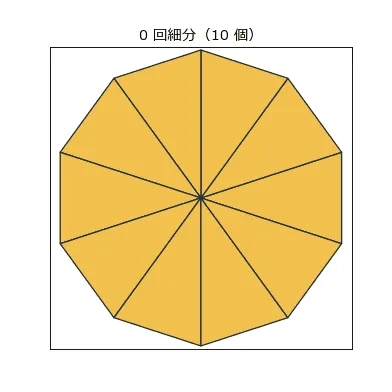

作り方は拍子抜けするほど単純で、頂角36度の三角形と108度の三角形を用意し、決まった規則で細かく割っていくだけだ(ロビンソン三角形の細分)。

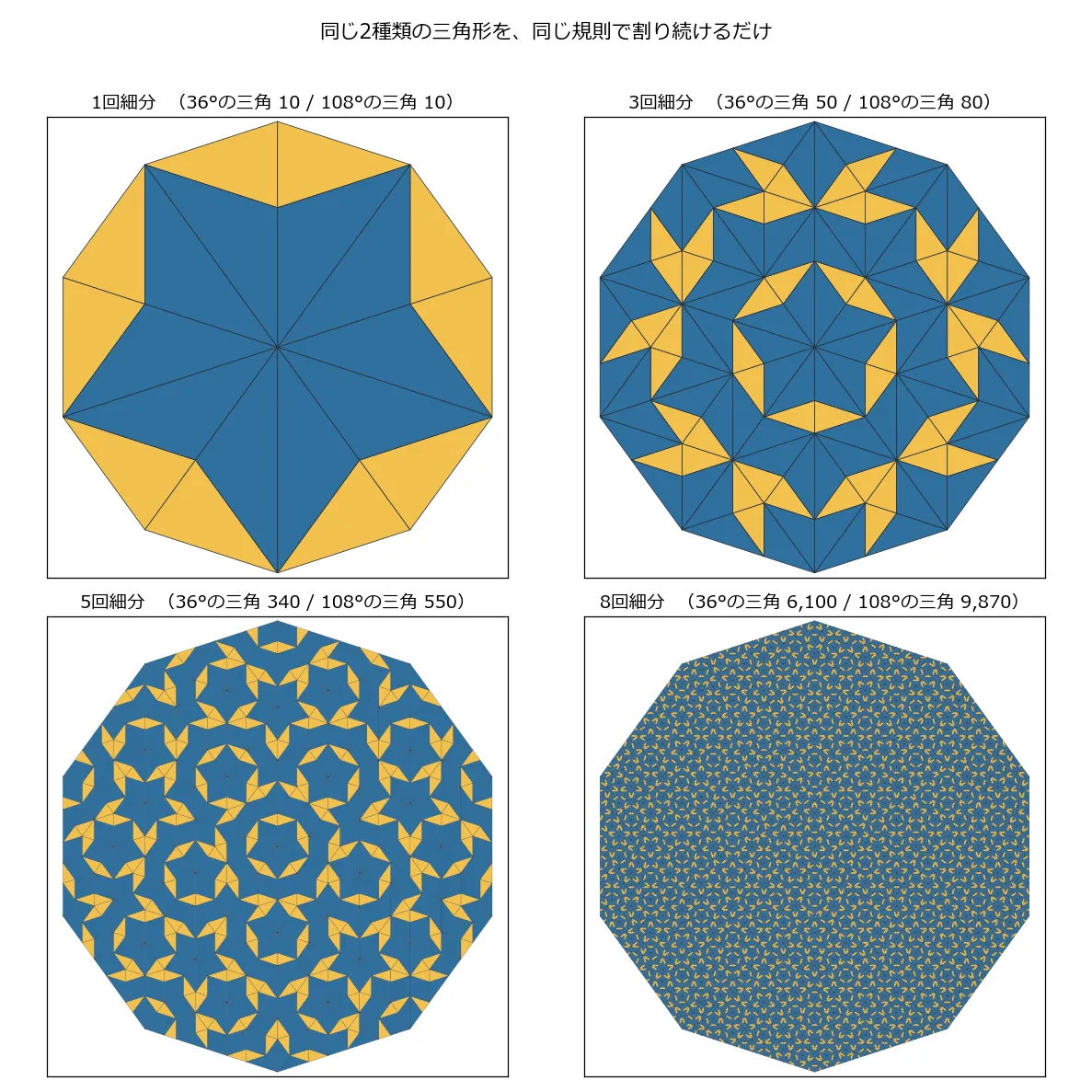

段階を並べるとこうなる。

個数の比は黄金比になる

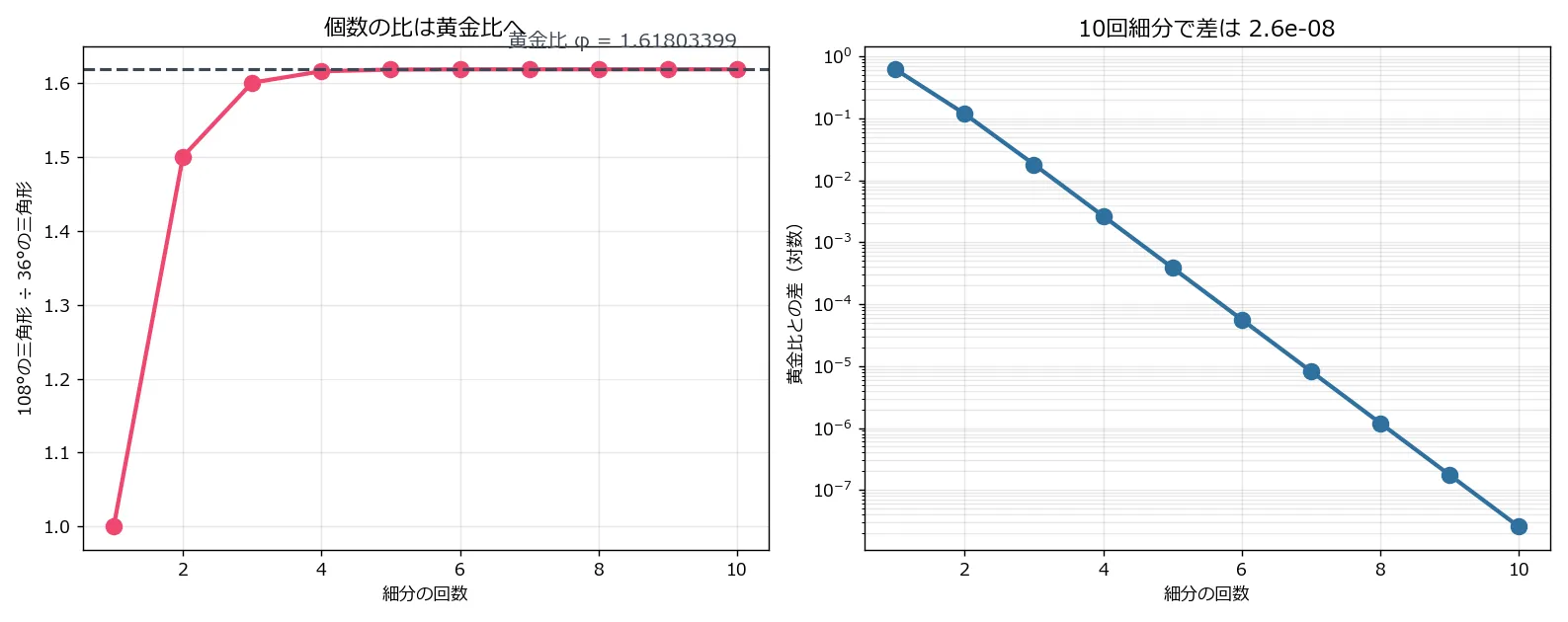

細分を繰り返すと、2種類の三角形の個数比はどうなるか。

細分回数	36°の三角	108°の三角	比
1	10	10	1.00000000
3	50	80	1.60000000
5	340	550	1.61764706
8	6,100	9,870	1.61803279
10	41,810	67,650	1.61803400

黄金比 $\varphi = 1.61803399$。10回細分した時点で8桁一致した。

理由は細分の規則そのものにある。36°の三角形1つは(36°, 108°)を1つずつ生み、108°の三角形1つは(36°, 108°, 108°)を生む。この漸化式はフィボナッチ数列と同じ形をしていて、比は $\varphi$ に収束する。黄金比を目指して作ったのではなく、規則から出てきた。

回折パターンは10回対称

準結晶が発見された経緯は、X線回折で「あってはならない」パターンが見えたことだった。結晶の回折像は2回・3回・4回・6回のいずれかの対称しか持てないことが、結晶学の定理として知られていた。5回や10回対称は起こりえないはずだった。

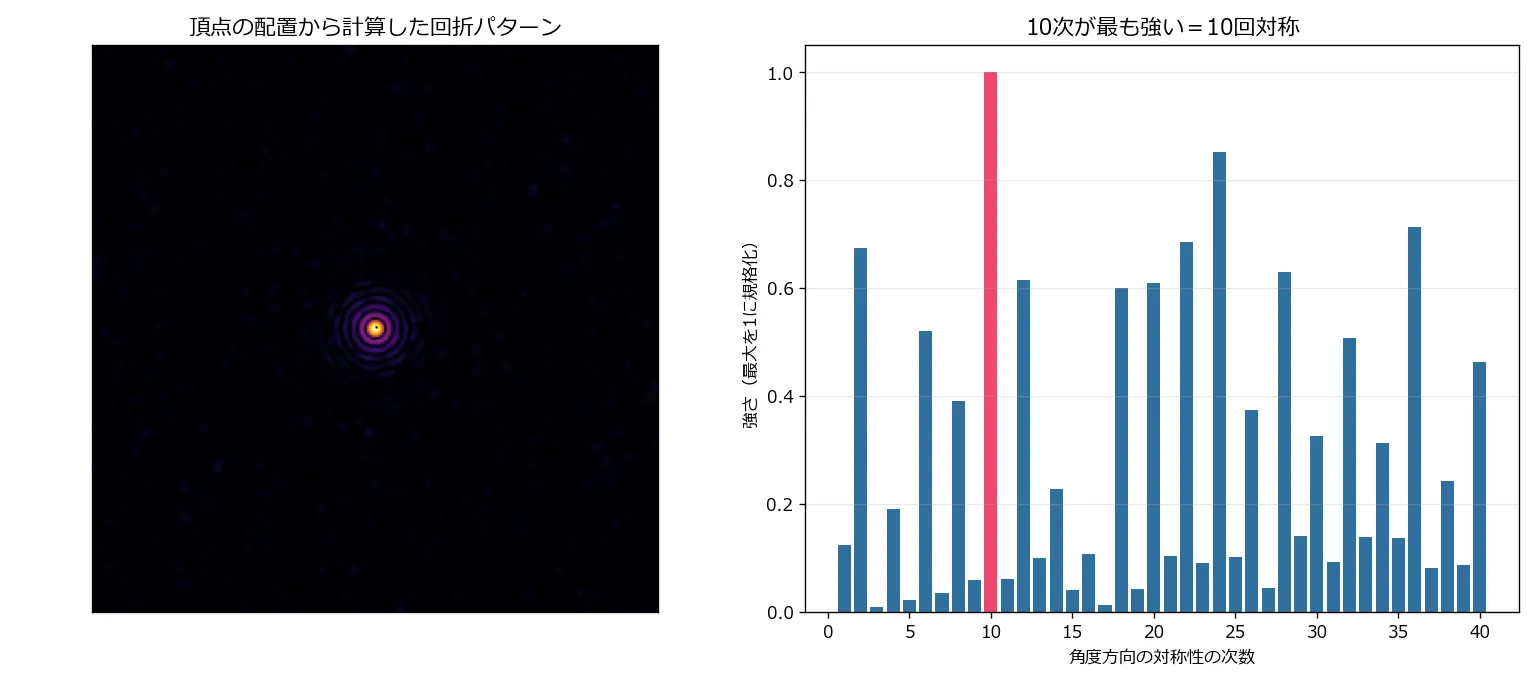

頂点の位置から回折強度 $|\sum_j e^{-i\mathbf{k}\cdot\mathbf{r}_j}|^2$ を直接計算した(格子に載せると格子自身の対称性が混ざるので、点の座標から直に計算している)。

角度方向のスペクトルで最も強かったのは10次だった(相対強度1.000)。しかもスポットは点として鋭く、ぼやけていない。鋭いスポットは秩序がある証拠で、10回対称は周期結晶ではありえない。この2つが同居しているのが準結晶だ。

本当に繰り返さないのか

ここが今回いちばん確かめたかったところだ。「周期がない」を直接測るために、頂点の集合を平行移動して、元の集合とどれだけ重なるかを調べた。

近くの頂点どうしの差ベクトル1,500通りを候補として全部試し、最も重なった割合を記録する。比較として、周期的な三角格子でも同じことをやる。

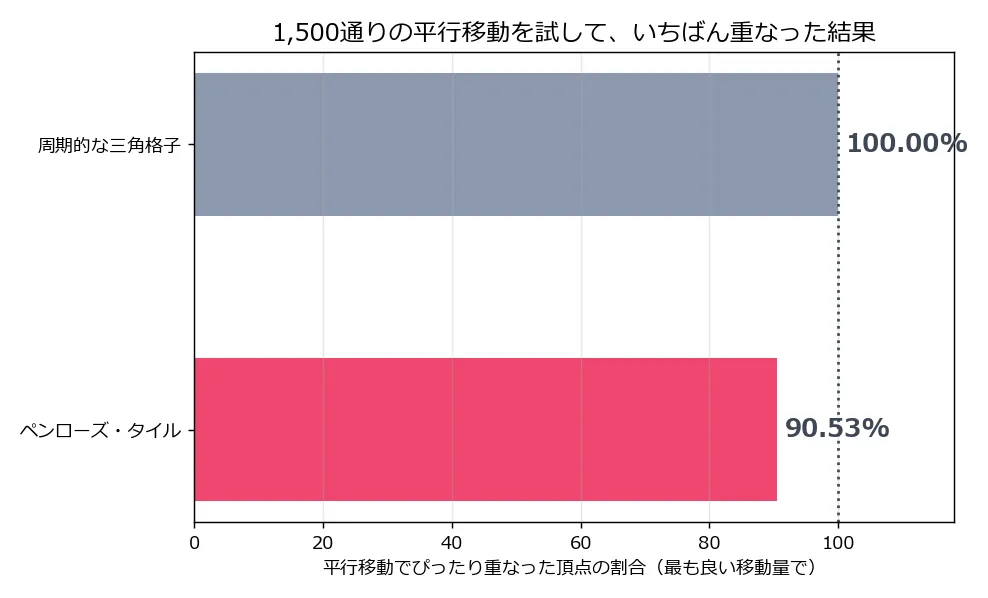

	最もよく重なった平行移動
周期的な三角格子	100.00%
ペンローズ・タイル	90.53%

周期格子は当然100%になる。格子ベクトルぶん動かせば完全に自分自身に重なる。

ペンローズは90.53%。ここが面白いところで、0%ではない。9割の頂点は、ある平行移動でぴたりと別の頂点に重なる。それでも残りの1割が合わない。そして候補を1,500通り試して、これが最良だった。

この「惜しい」感じは、ペンローズ・タイルの性質そのものだ。どんな有限の範囲を切り取っても、その模様は他の場所に何度も現れる(局所同型性)。だから局所的には繰り返して見える。ところが全体を一致させる平行移動は存在しない。どこを見ても見覚えがあるのに、一度も同じ場所に戻らない。

まとめ

• 2種類の三角形を同じ規則で割り続けるだけで、個数比は黄金比に10回細分で8桁一致(1.61803400 対 1.61803399)
• 頂点配置の回折パターンは10次の対称が最強。鋭いスポットを持ちながら結晶では不可能な対称性を示す
• 1,500通りの平行移動を試して、最良でも90.53%しか重ならない。周期的な三角格子は100.00%
• 9割重なるのに完全には重ならない、という「惜しさ」が非周期性の正体

---

90.53%という数字を見たとき、最初は測り方を間違えたと思った。周期がないなら、もっと低い値になるはずだと。

考え直して、これが正しい姿だと分かった。ペンローズ・タイルは「バラバラ」なのではない。むしろ規則だらけで、どの一片を取っても他の場所に同じものがある。足りないのは、その一致を全体に広げる方法のほうだ。

局所的にはどこまでも整合するのに、大域的には一度も閉じない。この構造は、たぶん数学の外にもある。ある部署のやり方が別の部署でもだいたい通用して、9割は同じなのに、全社で統一しようとすると必ず1割が合わない。その1割を潰そうとすると、今度は別の場所がずれる。

繰り返しがないことは、無秩序であることを意味しない。秩序が足りないのではなく、秩序の種類が違うという場合がある。それを見分けるには、90.53%を「ほぼ100%」と読むか「100%ではない」と読むかを、最初に決めておく必要がある。
